D SSW系列機組
- 全國咨詢熱線：
- 0731-28437710
詳情介紹:
株洲鴻新實業實業有限公司一直致力于高效，節能領域的研究創新。推陳出新開發出新一代HXBZ系列板式換熱器機組。高效利用能源，為客戶省時間，省面積，省資金，為社會節約能源做表率。
板式換熱器機組由板式換熱器、循環水泵、穩壓泵、管路、閥門、過濾器、儀表、控制柜、溫控裝置等組成。各部件精密組合成一體化的整體，工作時高效控制，協調運轉，提高每一個部件的使用效率。同時為客戶大大節省機房空間，縮短建設工期，節省投資。
HXBZ系列板式換熱器機組實現無人值守，自動控制。廣泛應用于鍋爐、集中供熱、廢熱為熱源的風機盤管空調、散熱器采暖、地板采暖、生活熱水等系統。
HXBZ-SSW系列機組:
機組型號 | 換熱量（KW） | 一次側熱源流量（m3/h） | 二次側熱源流量（m3/h） | 機組外形尺寸（長×寬×高）（m） | 機組重量 |
HXBZ-SSW-3-300 | 300 | 13 | 5.2 | 1.0×0.8×1.2 | 700 |
HXBZ-SSW-6-600 | 600 | 26 | 10.5 | 1.0×0.8×1.2 | 1300 |
HXBZ-SSW-12-900 | 900 | 39 | 15.5 | 1.0×1.0×1.4 | 1300 |
HXBZ-SSW-16-1200 | 1200 | 52 | 21 | 1.0×1.0×1.4 | 1400 |
HXBZ-SSW-20-1500 | 1500 | 64 | 26 | 1.0×1.0×1.4 | 1500 |
HXBZ-SSW-25-1800 | 1800 | 77 | 31 | 1.4×1.0×1.4 | 1500 |
HXBZ-SSW-30-2100 | 2100 | 90 | 36 | 1.4×1.2×1.4 | 1700 |
HXBZ-SSW-36-2400 | 2400 | 103 | 41 | 1.4×1.2×1.6 | 1700 |
HXBZ-SSW-40-2700 | 2700 | 116 | 46 | 1.4×1.2×1.6 | 1800 |
HXBZ-SSW-45-3000 | 3000 | 129 | 51 | 1.4×1.2×1.6 | 1800 |

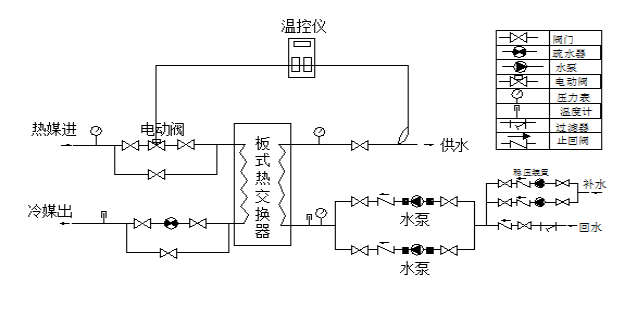

系統原理：
控制原理:
1.溫度控制：熱媒進入板式換熱器放出熱量給冷媒回水，冷媒回水吸收熱量溫度相應升高。冷媒出口裝有溫度傳感器傳輸溫度信號給溫控儀，溫控儀接受信號后輸出相應的命令給電動執行器，執行命令調節電動閥的開度，從而實現溫度控制。進口溫控系統具有控溫準確、性能穩定、長期運行無故障等優點。
2.壓力控制：各管路壓力由壓力表顯示，信號由壓力傳感器輸入控制柜，再變頻控制循環泵和補水泵，實現自動補水，恒壓運行，從而系統穩定工作。
3.水泵控制：循環泵一般為二臺，一用一備，具有聯鎖保護、輪流啟動功能。補水泵一般為一臺,自動補水。電控柜內有電壓表和電流表，具有故障報警和各種電氣保護功能。
4.自動控制，無人值守。由于溫度信號控制電動閥，壓力信號自動補水，水泵自動控制，從而實現機組全部自動控制，無人值守，節省人力物力。
